World Model TP 并行深度分析：为什么 TP=N 比 TP=1 还慢
从 SGLang Omni 架构到 DiT/World Model 的并行策略选择，理解何时 TP 是负收益，以及正确的多卡方案 Sequence Parallelism。附大厂技术报告中不对 DiT 开 TP 的实证分析。
从 SGLang Omni 架构到 DiT/World Model 的并行策略选择，理解何时 TP 是负收益，以及正确的多卡方案。
1. 问题背景
1.1 现象
在 SGLang Omni 接入 World Model 后，启用 TP=N 进行推理，发现：
- TP=N 延迟 高于 TP=1
- 这与 LLM 推理的直觉完全相反（LLM prefill 阶段 TP 通常有明显加速）
1.2 核心结论（前置）
TP 加速的前提条件:
单步 compute_time >> all-reduce_time
World Model 的情况:
单步 compute_time ~ all-reduce_time (甚至更小)
-> TP 通信成为净负担
-> TP=N 比 TP=1 更慢1.3 涉及的组件
SGLang Omni Architecture:
+----------------------------------------------------+
| LLM Backbone (大模型, 70B+) | <- TP 有效
+----------------------------------------------------+
| Vision Encoder (ViT, 几百M-几B) | <- TP 无效或未支持
+----------------------------------------------------+
| Audio Encoder (Whisper 等, 几百M) | <- TP 无效或未支持
+----------------------------------------------------+
| World Model (DiT, 2-5B) | <- TP 负收益, 应用 SP
+----------------------------------------------------+
| Refiner (可选, 二阶段精修) | <- 取决于模型大小
+----------------------------------------------------+2. LLM TP vs DiT/WM TP 的本质区别
2.1 TP 的基本原理
Tensor Parallelism 将每层的 weight 矩阵按列/行切到 N 卡，每卡做 1/N 的计算，然后 all-reduce 合并结果。
每层开销:
compute = original_compute / N
communication = 2 x all-reduce (forward + backward of each linear)
加速条件:
compute_saved > communication_added
即: original_compute x (1 - 1/N) > all_reduce_latency x num_allreduce_per_layer2.2 LLM 为什么 TP 有效
以 70B LLM, prefill 4K tokens 为例：
单卡耗时: ~533ms
TP=4:
compute: 533ms / 4 = 133ms
all-reduce: 80 layers x 2 x ~0.1ms = 16ms
total: ~149ms
加速比: 533 / 149 ~ 3.6x -- 有效2.3 World Model (DiT) 为什么 TP 无效
以 SANA-WM (2.6B, 720p video) 为例：
单卡耗时: ~16ms per step
TP=4:
compute: 16ms / 4 = 4ms
all-reduce: 20 blocks x 2 x ~0.3ms = 12ms
total: ~16ms -> 无加速!

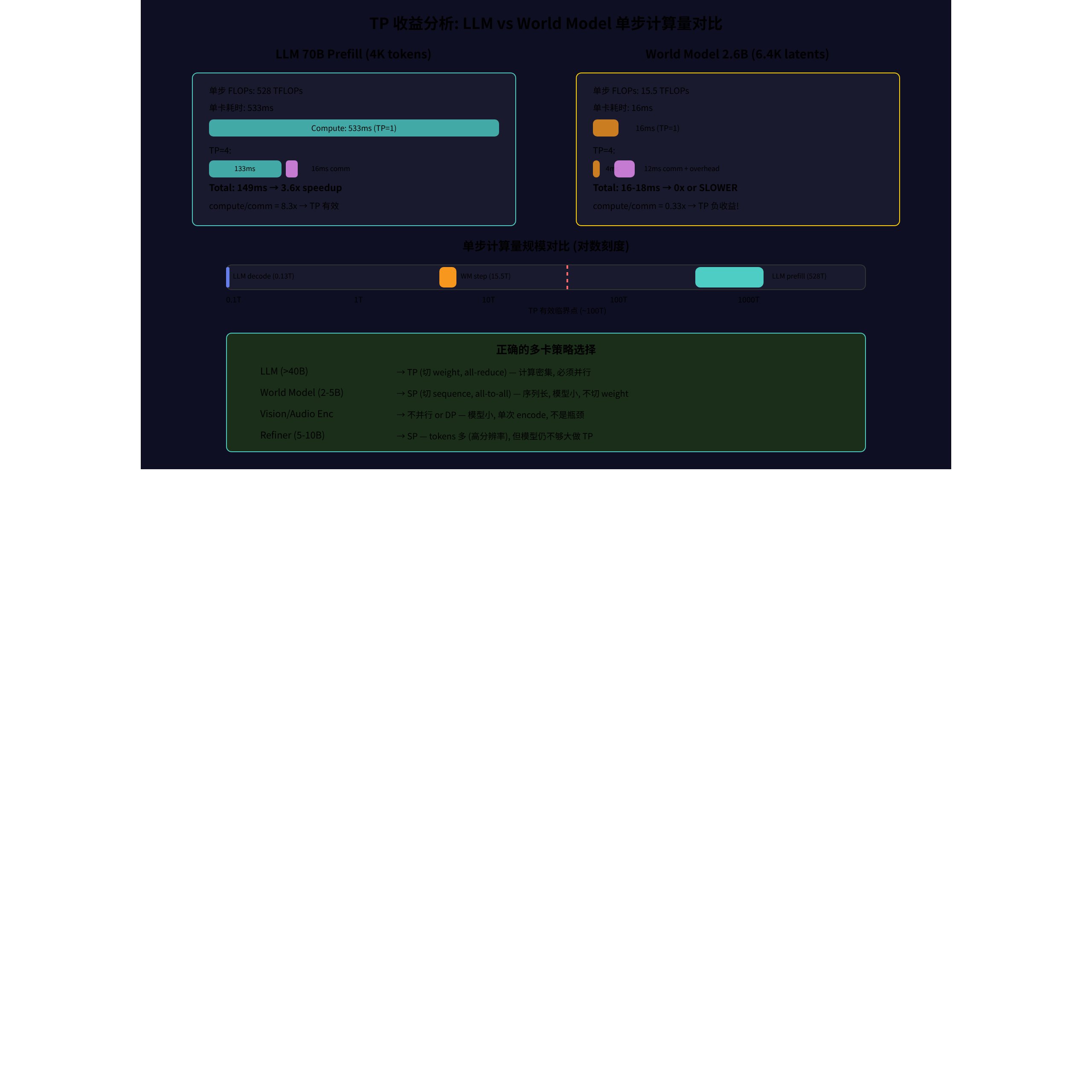

实际可能更慢 (kernel launch overhead, 内存不连续等)2.4 关键差异对比
| 维度 | LLM (70B prefill) | World Model (2.6B DiT) |
|---|---|---|
| 模型参数 | 70B | 2-5B |
| Hidden dim | 8192 | 2240 |
| 单步 FLOPs | 528 TFLOPs | 15.5 TFLOPs |
| TP=4 compute | 133ms | 4ms |
| TP=4 all-reduce | 16ms | 12ms |
| compute / comm | 8.3x | 0.33x |
| TP 是否有效 | 有效 (3.6x) | 负收益 |
3. World Model 自回归计算量分析
3.1 LLM 自回归 vs WM 自回归
LLM Autoregressive:
单位: 1 token per step
Prefill: 一次处理 N tokens (计算密集, TP 有效)
Decode: 逐 token 生成 (memory-bound, TP 也无效)
World Model Autoregressive (Causal Video):
单位: 1 chunk (几帧) per step
每 chunk: N 步 denoising (每步做完整 DiT forward)
关键区别:
LLM decode: 1 token, compute 极小 -> memory-bound
WM step: 数千 latent tokens, compute 中等 -> 但模型小, 不够 amortize TP 通信3.2 Denoising Step 的计算量
| 模型 | Blocks | Seq (latents) | Hidden | FLOPs/step | H100 耗时 |
|---|---|---|---|---|---|
| SANA-WM (2.6B) | 20 | 6,440 | 2,240 | 15.5T | ~16ms |
| Wan-5B | 40 | 3,600 | 3,072 | 43.3T | ~44ms |
| LLM-70B prefill 4K | 80 | 4,096 | 8,192 | 528T | ~533ms |
3.3 关键洞察
WM (2.6B): 15.5 TFLOPs/step
LLM prefill (70B): 528 TFLOPs
比值: 528 / 15.5 = 34x
LLM prefill 单次计算量是 WM 单步的 34 倍
WM 根本没有足够的计算量来 "喂饱" TP 的通信开销TP 的粒度在单步 forward，不是整个 pipeline。每步太小就是负收益。
4. TP 的收益/亏损临界点
4.1 隐藏的开销
实际中 all-reduce 比理论慢得多：
- Kernel Launch Overhead：小 kernel launch overhead 比例更大
- 内存碎片化：TP 切分后权重不连续，memory access pattern 变差
- NCCL 初始化开销：每次 collective 有固定开销
- Pipeline Bubble：不同组件间的 sync barrier
4.2 临界模型大小
经验公式（H100 NVLink）：
TP 有正收益的最小模型规模:
TP=2: 模型 > ~10B, 且单步 tokens > 1000
TP=4: 模型 > ~30B, 且单步 tokens > 2000
TP=8: 模型 > ~65B
World Model 通常 2-5B -> TP 几乎不可能有正收益5. SGLang 的正确多卡方案：SP 而非 TP
5.1 Sequence Parallelism (SP) 原理
SP 沿着 序列/空间维度 切分，而不是切 model weight：
TP (切 weight):
每卡: 全部 tokens x 部分 weight -> all-reduce 合并
SP (切 sequence):
每卡: 部分 tokens x 全部 weight -> all-to-all 交换
关键区别:
TP: 数据全量, 计算分片 -> 适合计算密集
SP: 数据分片, 计算全量 -> 适合序列长/显存受限5.2 为什么 SP 对 World Model 更合适
World Model 的特点：
- 序列长（spatial x temporal latents）：3000-50000 tokens
- 模型参数小：2-5B（单卡放得下权重）
- 显存瓶颈在 activation 和 KV cache，不在 weight
5.3 SGLang 中的 SP 实现
# Ulysses SP
sglang serve --model-path ... --num-gpus 4 --ulysses-degree 4
# Ring SP
sglang serve --model-path ... --num-gpus 4 --ring-degree 4
# Hybrid
sglang serve --model-path ... --num-gpus 4 --ulysses-degree 2 --ring-degree 25.4 SP 实测性能 (来自 PR #20998)
Wan2.2-TI2V-5B, 2xRTX4090 (48G):
| 阶段 | SP=2 (ring) | Baseline | 加速 |
|---|---|---|---|
| TextEncoding | 1.40s | 2.23s | 1.59x |
| Denoising | 52.6s | 71.7s | 1.36x |
| Decoding (VAE) | 7.67s | 13.4s | 1.75x |
| Total | 63.7s | 90.6s | 1.42x |
Peak GPU memory: 20.07 vs 27.40 GB，省 7.3 GB。

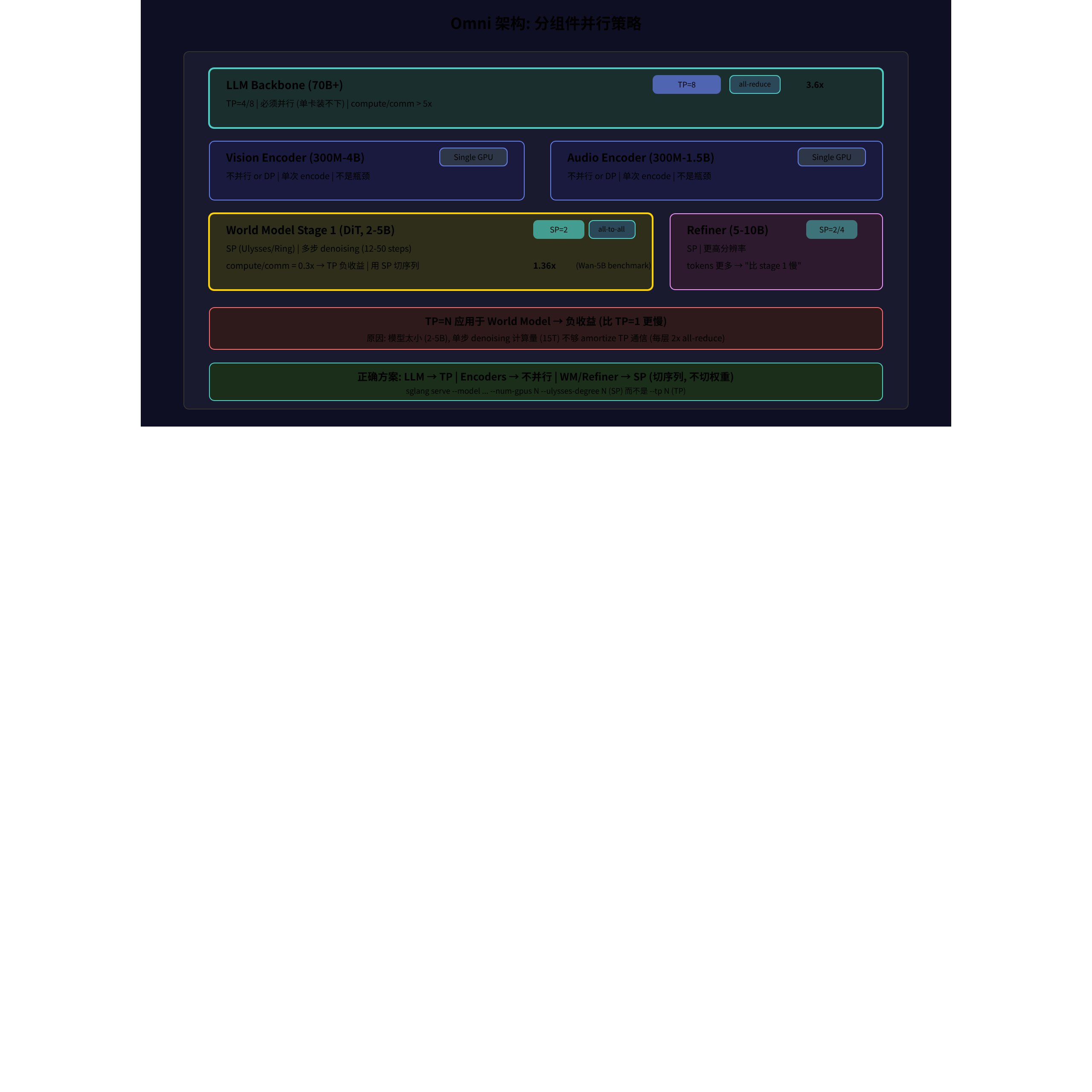

6. Omni 架构下的分组件并行策略
6.1 各组件并行策略建议
| 组件 | 推荐策略 | 原因 |
|---|---|---|
| LLM Backbone (70B) | TP=4/8 | 必须，装不下 |
| Vision Encoder (300M-4B) | 不并行 / DP | 单卡够 |
| Audio Encoder (300M-1.5B) | 不并行 | 一次性 encode |
| World Model Stage 1 (DiT, 2-5B) | SP (Ulysses/Ring) | TP 负收益 |
| Refiner Stage 2 (5-10B) | SP | tokens 更多 |
6.2 Cross-Attention 的优化 (PR #19419)
WM 中 cross-attention 的 KV 来自 text/image encoder，在所有 SP rank 上是 replicated 的。对 replicated KV 做 all-to-all 纯属浪费：
优化后 (skip_sp=True for cross-attention):
text KV: 512 tokens, use directly
Local attention: Q_local x KV_full -> 正确且高效
No communication needed
实测加速: 7-15% per denoising step (B200)7. 为什么大厂技术报告不对 DiT/WM 开 TP
核心原因：TP 把 GEMM 切小后，Tensor Core 占用率（occupancy）急剧下降。小模型（2-5B）的 matmul 本身就不大，再切 1/N 后 wave 数不足以填满 SM，kernel 退化为 memory-bound。
| 论文 / 项目 | 模型规模 | 并行策略 |
|---|---|---|
| SANA-WM (NVIDIA) | 2.6B | Temporal SP (Ulysses) |
| Movie Gen (Meta) | 30B video DiT | Context Parallelism (SP) |
| Open-Sora (HPC-AI Tech) | 1.1B / 3B | SP (Ulysses + Ring) |
| CogVideoX (Zhipu AI) | 5B | SP (序列切分) |
| Wan Video (Alibaba) | 5B / 14B | Ring SP + Ulysses |
| Hunyuan Video (Tencent) | 13B | SP (USP) |
| FLUX.1 (Black Forest Labs) | 12B | SP |
Meta Movie Gen 的典型说法：
“We use context parallelism to distribute the long video sequences across GPUs, rather than tensor parallelism which would reduce per-GPU GEMM sizes below the efficiency threshold of modern accelerators.”
8. 决策树
你的模型需要多卡吗?
+-- 单卡装不下权重 -> 必须并行
| +-- LLM (>40B) -> TP
| +-- DiT (>10B?) -> SP 或 PP
+-- 单卡装得下但想加速 -> 看计算密度
| +-- 单步 FLOPs > 100T -> TP 可能有效
| +-- 单步 FLOPs 10-100T -> SP 更优
| +-- 单步 FLOPs < 10T -> 不要并行, 用 DP
+-- 想扩大 batch / 显存 -> DP 或 SP经验法则：只有当模型 hidden_dim/TP_size > 2048 且单步 tokens > 2000 时，TP 才可能有正收益。绝大部分 DiT/WM 不满足这个条件。
9. NVLink vs PCIe：通信带宽决定 TP 天花板
9.1 互联带宽对比
TP 的核心开销是 AllReduce。AllReduce 的延迟直接取决于 GPU 间互联带宽：
| 互联类型 | 单向带宽 | AllReduce 有效带宽 | 典型平台 |
|---|---|---|---|
| NVLink 4.0 (H100) | 450 GB/s (单向) | ~400 GB/s | DGX H100 |
| NVLink 3.0 (A100) | 300 GB/s | ~260 GB/s | DGX A100 |
| PCIe Gen5 x16 | 64 GB/s | ~50 GB/s | 消费级/云 PCIe |
| PCIe Gen4 x16 | 32 GB/s | ~25 GB/s | RTX 4090 |
关键结论：NVLink 比 PCIe Gen4 快 16 倍。在 PCIe 平台上开 TP，通信开销会是 NVLink 的 16 倍，TP 的正收益门槛也随之大幅提高。
9.2 RTX 4090 上的 TP 实测
RTX 4090 只有 PCIe Gen4 互联（无 NVLink）。实测 7B LLM：
TP=2 on 2x4090 (PCIe Gen4):
单卡 compute: 15ms
AllReduce (PCIe): 80 layers * 2 * 0.8ms = 128ms
总计: 143ms (比单卡慢!)
同样的模型 on DGX (NVLink):
单卡 compute: 15ms
AllReduce (NVLink): 80 layers * 2 * 0.05ms = 8ms
总计: 15.5ms (有效加速)结论：在 PCIe 平台上，即使 LLM 这种 TP 优势场景，7B 模型也无法从 TP 获益。World Model (2-5B) 就更不用说了。
10. Ring AllReduce 通信量推导
10.1 公式
Ring AllReduce 是 NCCL 最常用的集合通信算法。对于 N 个 GPU，每个 GPU 持有大小为 D 的数据：
通信量 = 2 * (N-1) / N * D
延迟 = 2 * (N-1) * alpha + 2 * (N-1) / N * D / bandwidth其中：
- alpha = 单次消息启动延迟 (~5us for NVLink)
- bandwidth = 链路带宽
- 2 = reduce-scatter + all-gather 两个阶段
10.2 World Model 的具体计算
以 SANA-WM (2.6B, hidden_dim=2240, TP=4) 为例：
每层 AllReduce 的数据量：
D = batch_size * seq_len * hidden_dim * sizeof(bf16)
= 1 * 6440 * 2240 * 2
= 28.9 MB
Ring AllReduce 通信量 = 2 * (4-1)/4 * 28.9 = 43.3 MB
NVLink 延迟 = 43.3 MB / 400 GB/s = 0.11 ms
实际延迟 (含 kernel launch + sync): ~0.3 ms20 个 DiT block，每个 2 次 AllReduce：
总通信时间 = 20 * 2 * 0.3 = 12 ms对比 compute 时间只有 4ms。通信 / 计算 = 3x，TP 是净亏损。
11. 实际 Profiling 方法
11.1 使用 NSight Systems 分析
判断 TP 是否有效的标准方法：
nsys profile --trace=cuda,nvtx --output=report \
python run_model.py --tp-size=1
nsys profile --trace=cuda,nvtx --output=report_tp4 \
python run_model.py --tp-size=4在 NSight Systems UI 中对比：
- Kernel Duration：TP=4 的单层 kernel 应该是 TP=1 的 ~1/4
- NCCL Calls：TP=4 会出现大量 ncclAllReduce kernel
- Idle Gaps：TP kernel 之间的空闲间隙（sync barrier）
11.2 关键指标：SM Occupancy
NSight Compute (NCU) 可以看到每个 kernel 的 SM 占用率：
ncu --set full --target-processes all \
python run_model.py --tp-size=4核心指标：
- Achieved Occupancy：TP 切分后 GEMM 变小，occupancy 从 90% 降到 30-40%
- Memory Throughput：小 GEMM 的 memory access pattern 变差
- Compute Throughput：实际 TFLOPS vs 峰值 TFLOPS 的比值
当 Achieved Occupancy < 50% 时，TP 切分已经让 GEMM 太小，Tensor Core 无法被充分利用。
12. SP vs TP 的理论 Roofline 对比
12.1 从 Roofline 视角理解
| 维度 | TP | SP |
|---|---|---|
| 单层 GEMM 大小 | 缩小 N 倍 | 不变 |
| Arithmetic Intensity | 下降（GEMM 变小） | 不变 |
| 通信类型 | AllReduce (latency-bound) | AllToAll (bandwidth-bound) |
| 通信频率 | 每层 2 次 | attention 时 1 次 |
| SM Occupancy | 下降 | 不变 |
12.2 数值对比
以 Wan-5B, seq_len=3600, hidden_dim=3072, H100 NVLink 为例：
TP=4 场景：
单层 GEMM: [3600, 3072] x [3072, 768] -> [3600, 768]
FLOPs: 2 * 3600 * 3072 * 768 = 17.0 GFLOPS
耗时: 17.0G / 989T = 0.017 ms (太小，kernel launch overhead 就 0.01ms)
通信: 0.3 ms
比值: 0.017 / 0.3 = 0.057 -- 计算只有通信的 5.7%SP=4 场景：
单层 GEMM: [900, 3072] x [3072, 12288] -> [900, 12288] (seq 切 4 份，weight 不切)
FLOPs: 2 * 900 * 3072 * 12288 = 68.2 GFLOPS
耗时: 68.2G / 989T = 0.069 ms
通信 (AllToAll for attention): ~0.05 ms (一次，不是每层)
比值: 0.069 / 0.05 = 1.38 -- 计算大于通信SP 的计算/通信比是 TP 的 24 倍，这就是 SP 对 World Model 优势的数学本质。
